(1) 구조 및 개요 전극과 가공물 사이의 일정 GAP에서 일어나는 방전효과로 CNC 전극제어에 의해 절삭하는 M/C (Electric Discharge Machine) * 전극의 재질은 통상 구리 (2) 용도 일반적인 가공기에서 가공이 용이하지 않는 형상가공이나 열처리된 소재의 고정도 가공 * 기본적인 적용예 (일반적으로 비관통형상에 많이 적용) (3) GAP의 크기 - 황삭과 정삭의 공수비 ( 황삭 : 정삭 ) = 1 : 1.5 - 통상적으로 1차 황삭 가공후 2차로 정삭 가공 (4) 피가공물의 재질별 가공성 - 피가공물은 반드시 도체이어야 함 - 피가공물의 열처리 시와 비열처리 시 가공공수 비교 열처리물 : 비열처리물 = 1.2 : 1 (5) 조 도 - 가공가능한 조도 : ▽▽▽ - 정밀조도 가공 ..

(1) 구조 및 개요 연속으로 내보내지는 가느다란 Wire를 전극으로 하여, CNC에 의해 제어되는 X-Y Table 상에 고정된 가공물을 임의의 윤곽형상으로 방전에 의해 고정도로 가공하는 기계. 즉, CNC Table Wire 전극 방전 가공기. (2) 용도 가공물이 전도성의 것이면 그 재질 정도에 관계없이 고정도의 가공이 가능한 기계이며 더욱이 가공물의 형상이 복잡한 것 (단, 관통일것) 등에 그 위력을 발휘하는 설비 (3) Wire ; (참고) 재질은 동선 (4) Gap ; Wire가 피가공물간에 방전효과를 일으킬 수 있는 간격 EX) Gap Size : 0.04㎜ (Wire Size 가 Ø0.2 일 경우) (5) Start Hole ; 내부가공일 경우 Wire가 꿰어질 수 있는 시공 Hole (6..

TAP 작업시 일반적으로 많이 사용하는 기초드릴의 작업 드릴경 및 깊이 추천표 입니다. 제작하시는 제품의 특징에 따라 다른 규격의 드릴을 사용해야 할 수도 있습니다. 이 표는 참고용으로 사용해 주세요. Smithy_ (스미스) 이메일 : ombie@naver.com 연락처 : 010-4014-9872 회사소개 https://blacksmith.tistory.com/104 오픈톡 https://open.kakao.com/o/suD4ouNe #기계설계, #기구설계 #국산화설계, #부품설계, #역설계 #가공_ 수동폴리싱기계, 방열판(Heatsink) #판금_ Cover, Case, Bracket, 전장박스, 유틸리티박스 #용접_ Frame, Rack, Cart, 대차, Tray, 트레이 #히터_ Furnace..

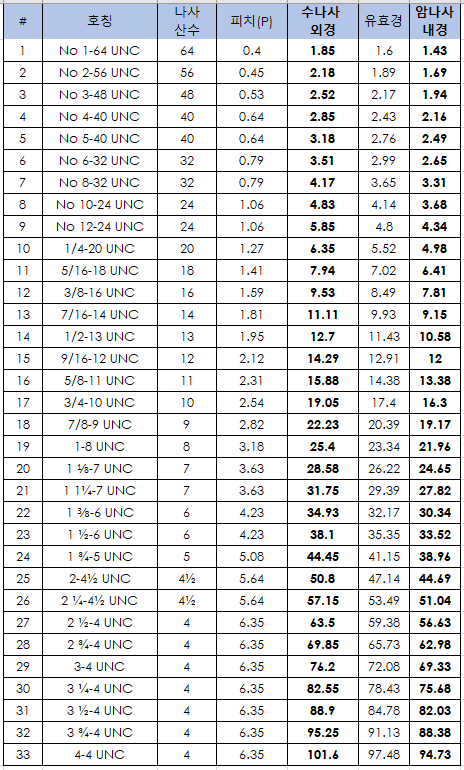

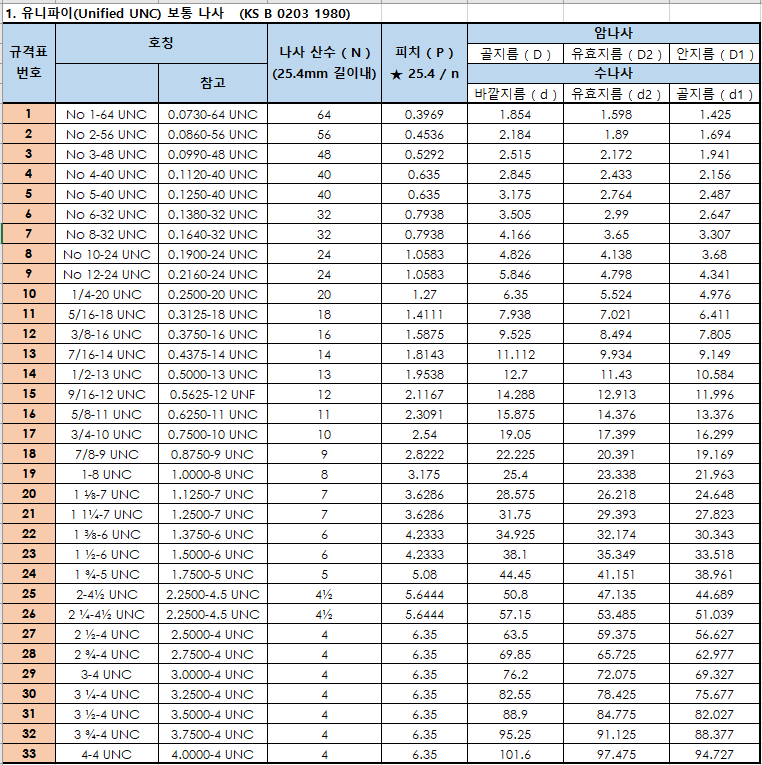

#나사, #탭 규격을 정리한 표 입니다. 업무에 많은 도움이 되시기를 바랍니다. 업무에 도움 많이 되시라고 엑셀파일도 첨부합니다. Smithy_ (스미스) 이메일 : ombie@naver.com 연락처 : 010-4014-9872 회사소개 https://blacksmith.tistory.com/104 오픈톡 https://open.kakao.com/o/suD4ouNe #기계설계, #기구설계 #국산화설계, #부품설계, #역설계 #가공_ 수동폴리싱기계, 방열판(Heatsink) #판금_ Cover, Case, Bracket, 전장박스, 유틸리티박스 #용접_ Frame, Rack, Cart, 대차, Tray, 트레이 #히터_ Furnace, Susceptor, Pedestal, Quartz #임가공_ MCT,..

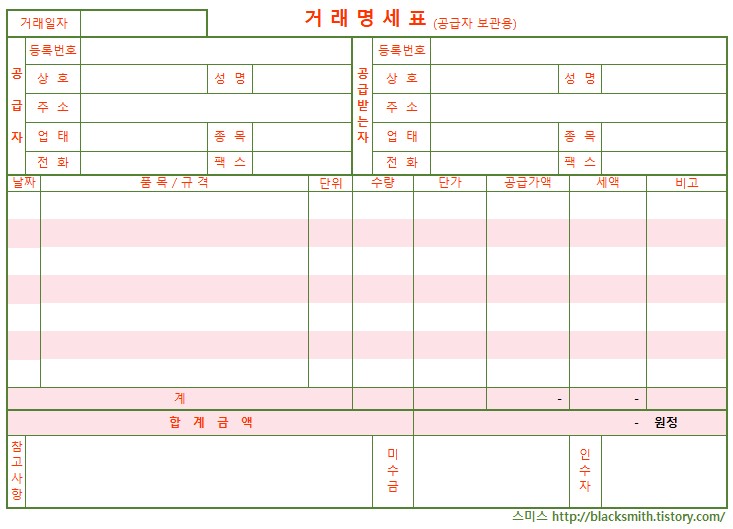

거래명세표 양식을 공유해 드립니다. 모두 번창 하세요 ^^ Smithy_ (스미스) 이메일 : ombie@naver.com 연락처 : 010-4014-9872 회사소개 https://blacksmith.tistory.com/104 오픈톡 https://open.kakao.com/o/suD4ouNe #기계설계, #기구설계 #국산화설계, #부품설계, #역설계 #가공_ 수동폴리싱기계, 방열판(Heatsink) #판금_ Cover, Case, Bracket, 전장박스, 유틸리티박스 #용접_ Frame, Rack, Cart, 대차, Tray, 트레이 #히터_ Furnace, Susceptor, Pedestal, Quartz #임가공_ MCT, CNC, NCT, 레이저가공 #임가공_ 절곡, 밴딩, 롤링 반도체장비용..

종이세금계산서 작성 양식입니다. Smithy_ (스미스) 이메일 : ombie@naver.com 연락처 : 010-4014-9872 회사소개 https://blacksmith.tistory.com/104 오픈톡 https://open.kakao.com/o/suD4ouNe #기계설계, #기구설계 #국산화설계, #부품설계, #역설계 #가공_ 수동폴리싱기계, 방열판(Heatsink) #판금_ Cover, Case, Bracket, 전장박스, 유틸리티박스 #용접_ Frame, Rack, Cart, 대차, Tray, 트레이 #히터_ Furnace, Susceptor, Pedestal, Quartz #임가공_ MCT, CNC, NCT, 레이저가공 #임가공_ 절곡, 밴딩, 롤링 반도체장비용 정밀가공부품 제조분야에서 ..

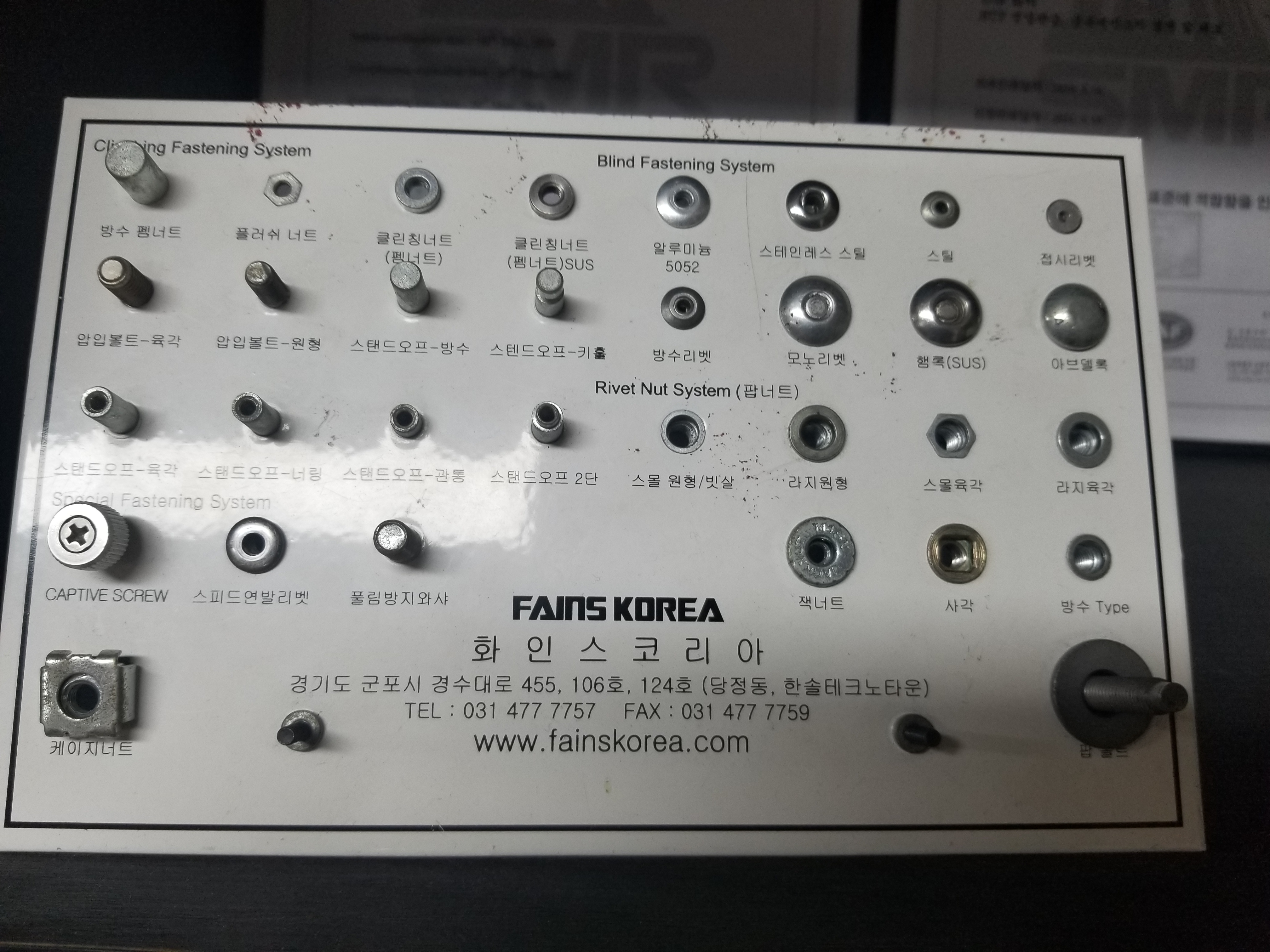

아래는 설계를 하면서 부품 선정시 참고삼아 보는 자료인데 공유해 드립니다. 화인스코리아와 저는 아무 관계 없습니다. 이런 좋은 자료를 만들어 주셔서 감사합니다. ^^ Smithy_ (스미스) 이메일 : ombie@naver.com 연락처 : 010-4014-9872 회사소개 https://blacksmith.tistory.com/104 오픈톡 https://open.kakao.com/o/suD4ouNe #기계설계, #기구설계 #국산화설계, #부품설계, #역설계 #가공_ 수동폴리싱기계, 방열판(Heatsink) #판금_ Cover, Case, Bracket, 전장박스, 유틸리티박스 #용접_ Frame, Rack, Cart, 대차, Tray, 트레이 #히터_ Furnace, Susceptor, Pedesta..

반도체, 디스플레이 쪽에서 부품 제작을 하는 일을 시작하게된 초보자들이 궁금해 할 것 같다. 뭐냐면 6" 히터라고 하면 단위 환산을 해도 6 * 25.4 = 152.4mm 이다. 하지만 제품의 어디를 살펴봐도 이와 비슷한 사이즈도 없다. ㅎㅎ 반도체의 경우에는 칩을 만드는 회로를 만드는 원재료라고 해야하나 동그란것도 있고 한부분을 Flat 하게 해놓은 것도 있는데 이것을 웨이퍼 Wafer 라고 한다. 반도체에서는 이녀석의 규격이 관련된 모든 부품의 규격을 분류하는데 사용된다. 6" wafer = 150mm 8" wafer = 200mm 12" wafer = 300mm 이렇게 구분을 하고 있고 더 큰 사이즈도 개발을 한다고 한다. 이와 마찮가지로 디스플레이 분야에서는 한국에서 세대 G 로 분류를 한다. 내..

지난 자료에서 계산식을 보면 *0.000001 부분이 있는데 이것 까지가 열팽창 계수인 것이다. 이해를 돕기위해 열팽창 계수 디테일표를 첨부한다. 이 표를 보면 계산식의 의미를 이해하는데 도움이 될것 같아 추가로 자료를 올린다. Smithy_ (스미스) 이메일 : ombie@naver.com 연락처 : 010-4014-9872 회사소개 https://blacksmith.tistory.com/104 오픈톡 https://open.kakao.com/o/suD4ouNe #기계설계, #기구설계 #국산화설계, #부품설계, #역설계 #가공_ 수동폴리싱기계, 방열판(Heatsink) #판금_ Cover, Case, Bracket, 전장박스, 유틸리티박스 #용접_ Frame, Rack, Cart, 대차, Tray, 트..

SUS Tube - Pipe 규격이다. 이런 저런 자료를 찾다보면 Tube 와 Pipe 의 구분법에 대해서 설명한 글들이 보인다. 내경을 사용하는 기준인가 외경을 사용하는 기준인가 등등 모두 맞는 것들인것 같다. 하여튼, 첨부된 규격표를 보면 Tube 는 인치단위로 외경이 결정되고 두께를 관리하고 Pipe 는 6A 같은 기호와 두께 5S 같은 기호로 관리가 된다. 결국 외경과 두께로 모두 관리가 되는것 같다. 반도체, 디스플레이, 태양광 등에서 일을 하다보니 Tube 는 주로 Gas Line 을 제작하는데 사용되는것 같고 Pipe 는 Exhaust (배기) Line 을 제작하는데 사용되는것 같다. 제작조립 과정에서도 살펴보면 Tube 는 다양한 Fitting 과 같은 체결부품으로 조립이 되고 Pipe 는..
