방전가공기 E.D.M



(1) 구조 및 개요

전극과 가공물 사이의 일정 GAP에서 일어나는 방전효과로 CNC 전극제어에 의해 절삭하는 M/C

(Electric Discharge Machine)

* 전극의 재질은 통상 구리



(2) 용도

일반적인 가공기에서 가공이 용이하지 않는 형상가공이나 열처리된 소재의 고정도 가공

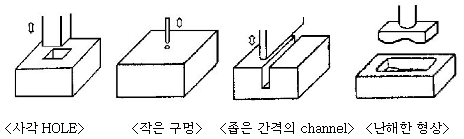

* 기본적인 적용예 (일반적으로 비관통형상에 많이 적용)



(3) GAP의 크기

<비고>
- 황삭과 정삭의 공수비 ( 황삭 : 정삭 ) = 1 : 1.5
- 통상적으로 1차 황삭 가공후 2차로 정삭 가공



(4) 피가공물의 재질별 가공성

<비고>
- 피가공물은 반드시 도체이어야 함
- 피가공물의 열처리 시와 비열처리 시 가공공수 비교
  열처리물 : 비열처리물 = 1.2 : 1



(5) 조 도

- 가공가능한 조도 : ▽▽▽
- 정밀조도 가공 : 일반조도 가공과의 공수비 = 1.5 : 1



(6) 방전가공 정도 (예, 사각 Hole 가공 (비관통))



* A 전문가공업체



* B 일반가공업체



<비고>
- 방전가공기는 CNC 제어로 기계가 Program에 의해 절삭하므로 그 기계 성능에 따라 가공정도 및 그 한계값의 차이가 크다.
- 정밀 가공 깊이 : Table 상의 공차를 충족시키는 최대가공 깊이



---
