와이어커팅 Wire cutting machine



(1) 구조 및 개요

연속으로 내보내지는 가느다란 Wire를 전극으로 하여, CNC에 의해 제어되는 X-Y Table 상에 고정된 가공물을 임의의 윤곽형상으로 방전에 의해 고정도로 가공하는 기계. 즉, CNC Table Wire 전극 방전 가공기.



(2) 용도

가공물이 전도성의 것이면 그 재질 정도에 관계없이 고정도의 가공이 가능한 기계이며 더욱이 가공물의 형상이 복잡한 것 (단, 관통일것) 등에 그 위력을 발휘하는 설비



(3) Wire ; (참고) 재질은 동선



(4) Gap ; Wire가 피가공물간에 방전효과를 일으킬 수 있는 간격

EX) Gap Size : 0.04㎜ (Wire Size 가 Ø0.2 일 경우)



(5) Start Hole ; 내부가공일 경우 Wire가 꿰어질 수 있는 시공 Hole



(6) 가공 가능 Size

 - 최대 가공 가능 두께 : 60㎜
 - 외측가공 : 도체이고, 관통가공이면 어떤 형태, 어떤 Size도 가공 가능
 - 내측가공 : 도체이고, 관통가공이며 Start Hole을 뚫을 수 있는 어떤 형태, 어떤 Size도 가공 가능



(7) 피가공물

 - 반드시 도체이어야 함.
 - 재질별 가공성은 비슷하나, Al 이 가장 우수하다.
 - 열처리 상태가 가공성이 좀 더 우수하다.



(8) 가공 가능 조도

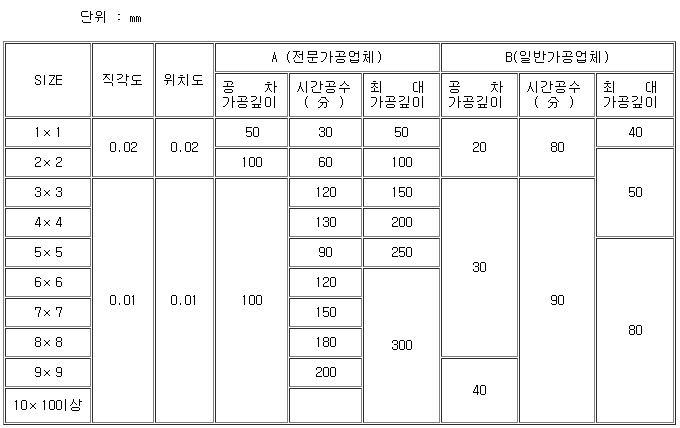

(9) 가공 정도 (사각 Hole 관통)



(10) 비 고

 - 소요가공비 = 가공둘레 X 깊이 X 단가(원)
 - 최소 가공 가능 Fillet = R0.3



---
