각도제한판(Angle Shield)

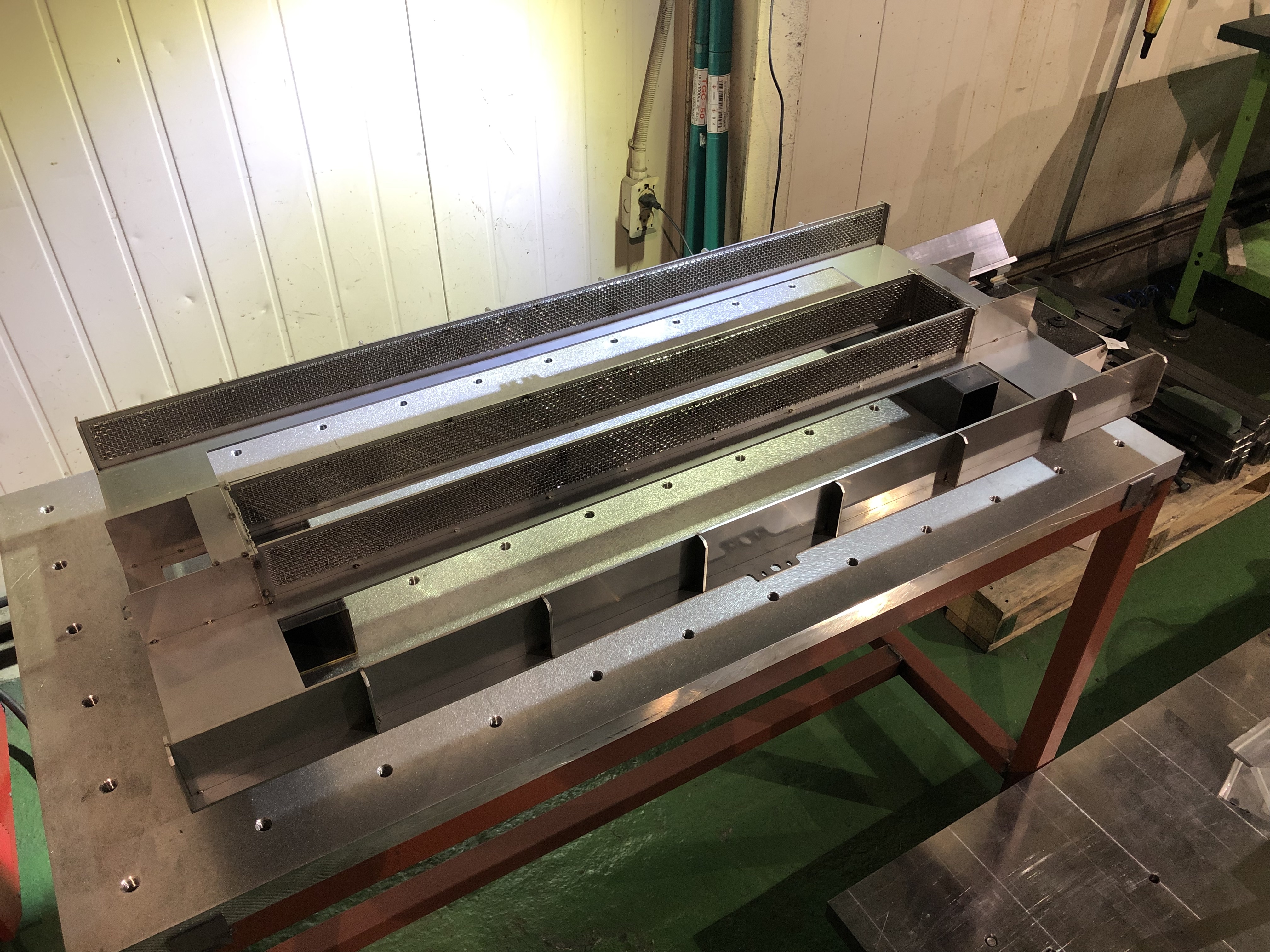

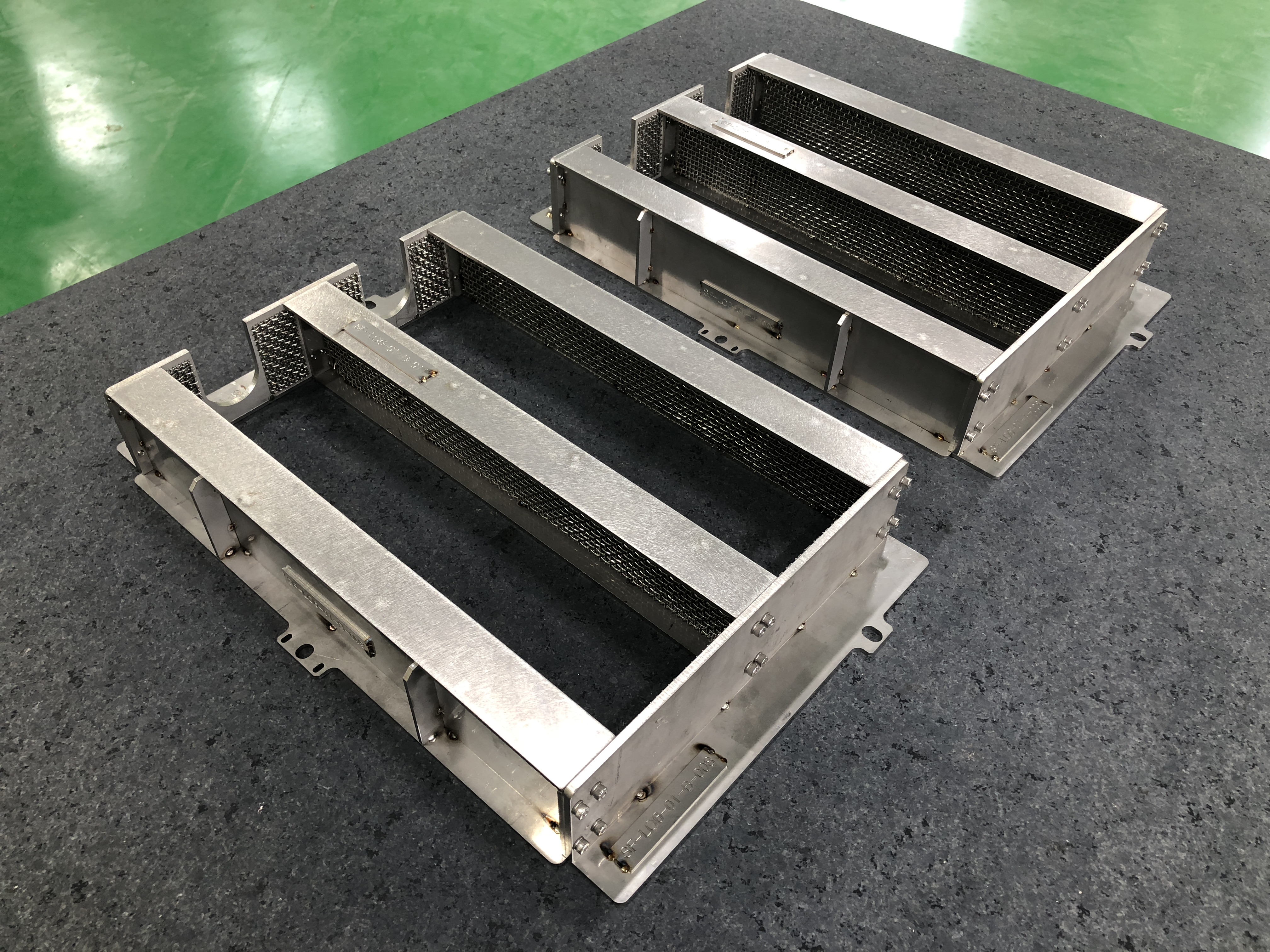

2G 제품 공정에 사용되는 각도제한판 입니다.
공차가 매우 깐깐합니다.
바닦 평탄도가 0.2 안에 들어와야 하고 폭간 간격역시 ±0.2 공차를 만족해야 합니다.
가공을 하는 입장에서는 이것도 공차인가 하겠지만 판금-용접 구조물의 경우에는 매우 난해한 부분이기도 합니다.
물론 마음만 먹으면 못할것도 없겠지만 시간당 생산량이 핵심인 임가공에서는 하지 말아야할 제품이기도 합니다.
이제품의 핵심기술중 하나는 Filter역할을 하는 Mesh망의 제작 및 결착 입니다.
진공장비에서 사용하는 부품이기 때문에 잘못된 부착은 공정중 파티클의 주 원인이 되기도 하기 때문입니다.

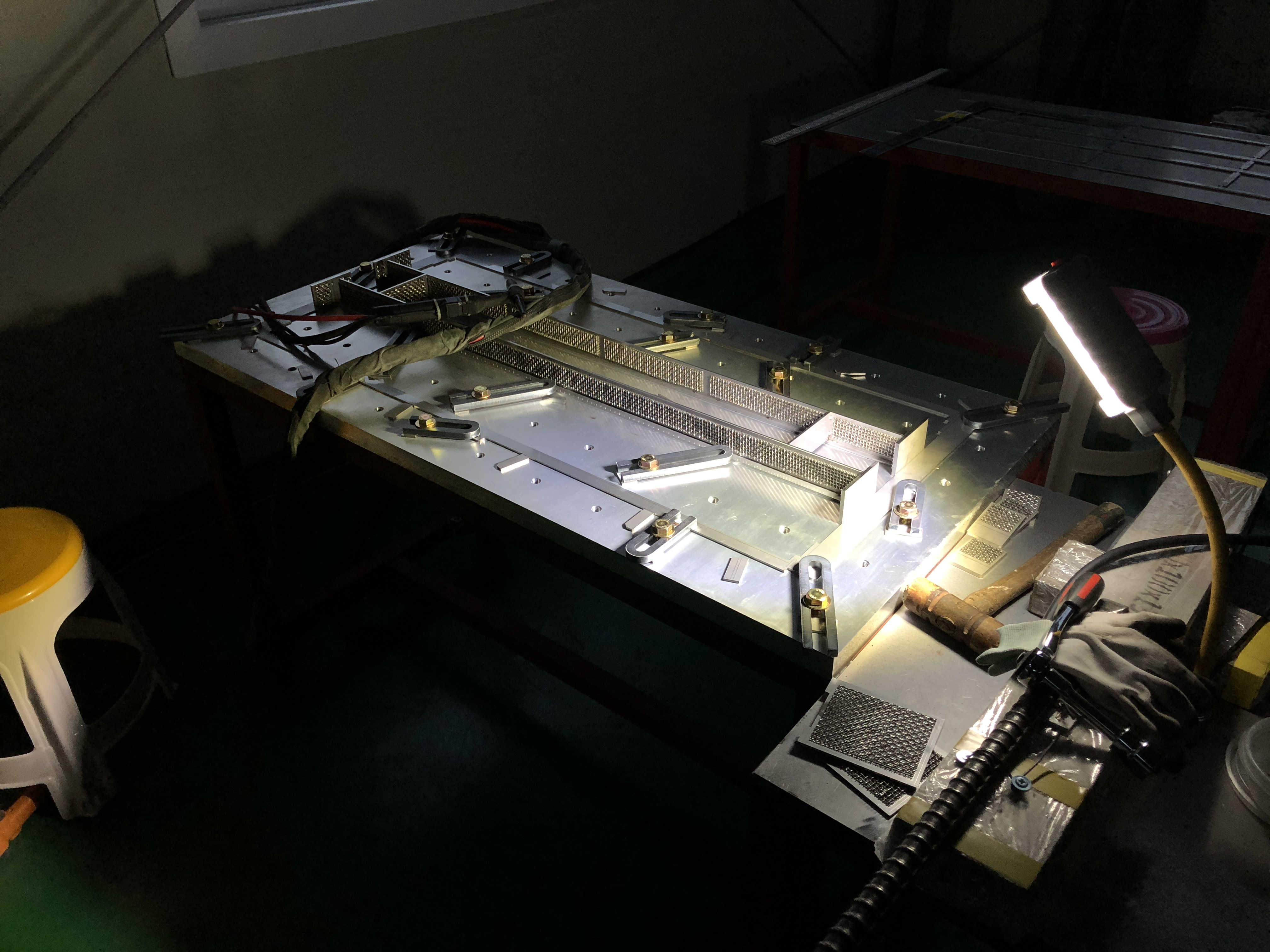

제품의 평탄 및 모든 치수공차를 맞추기 위해 별도로 관리하는 작업대에서 작업이 진행되게 됩니다.
이렇게 신경써서 수시간 동안 제품을 만들어도 결과물이 별로 마음에 들지 않는 경우가 허다합니다.
이 제품은 5.5G 장비에 해당하는 제품입니다.
살짝만 충격이나 힘, 열을 받아도 공차를 자꾸 벗어나게 됩니다.
포장, 운반등 모든 부분에서 신경이 많이 가는 제품으로 해당 제품에 대한 이해도가 높은 생산담당자가 필요합니다.
